1.Chọn mỏ hàn:
Các bạn nên chọn máy hàn có 2 mỏ hàn, một mỏ hàn thiếc và một mỏ thút thiếc. Nếu có điều kiện thì các bạn nên chọn Máy hàn linh kiện Weller có tích hợp sẵn đầu hàn và hút thiếc (đầu hàn không bị gỉ sét, dễ dàng lau sạch thiếc hàn, không bị nóng thân mỏ hàn, thời gian gia nhiệt cực nhanh chỉ 20-35s, kiểm soát và giữ ổn định nhiệt).
2. Đầu mỏ hàn và tráng thiếc cho lần đầu tiên dùng:
Đầu mỏ hàn không nên cứng nhắc cùng một cỡ cho tất cả các loại. Nên lựa chọn đầu mỏ hàn phù hợp với mỏ hàn của mình. Nếu các bạn thấy mỏ hàn của mình đang dùng đầu 1 ly độ dài dây khoảng 6cm mà hàn thấy thiếu nhiệt quá thì nên hạ chiều dài xuống còn 4cm nếu vẫn không được thì thay bằng dây loại 0,8 ly. Sau khi cắt xong dây đầu mỏ hàn thì cạo sạch toàn bộ dây (bỏ hết emay cách điện và oxy hóa) không nên bắt ốc vào mỏ hàn luôn, dùng đồ dùng nào đó cạo sạch đầu tiếp xúc chỗ cọc dây đồng bắt dây (2 cọc đồng từ mỏ hàn ra) sau đó mới bắt vào mỏ hàn.
Tráng thiếc cho lần đầu tiên dùng: Sau khi bắt ốc xong các bạn bấm mỏ hàn và nhúng ngay vào cục nhựa thông. Sau khi nhựa thông đã chảy ra và bám vào phần đầu của dây mỏ hàn thì thôi bấm và lấy mỏ hàn ra. Các bạn tìm một tấm PCB cũ có những nốt hàn to có sẵn thiếc (ví dụ như nốt hàn chân nguồn mass hoặc nốt hàn tỏa nhiệt chẳng hạn) rùi bấm mỏ hàn vào những nốt hàn này để tráng thiếc sao cho thiếc bám đều phần đầu dây mỏ hàn. Đặc biệt không nên bấm 5-10 phút mà không tráng thứ gì như một số bạn nói vì như thế đầu mỏ hàn sẽ bị nhiệt độ cao làm oxy hóa sẽ không ăn thiếc được nữa.

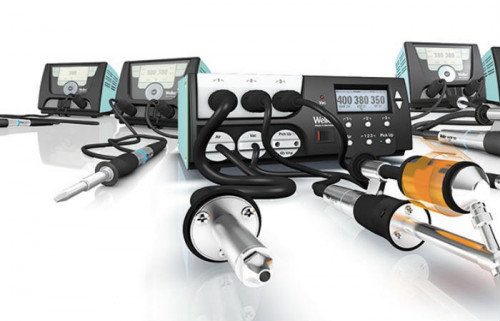

Máy hàn weller WR 3000M
3. Cách hàn các linh kiện (LK) thường:
Các bạn nên vệ sinh PCB và chân LK (PCB và LK cũ) trước khi hàn, có thể vệ sinh bằng axeton, dao dọc giấy ....EMIN xin hướng dẫn hàn với PCB và LK đã được làm sạch hoặc là PCB, LK mới.
Các bạn cắt chân LK sao cho cắm chặt LK vào PCB mà chân LK trồi ra 1mm là đẹp nhất.
Bấm mỏ hàn vào cục nhựa thông cho nhựa thông chảy ngập đầu mỏ hàn > nhả mỏ hàn >nhấc mỏ hàn đến chỗ chân LK > Bấm mỏ hàn cho nhựa thông ở đầu mỏ hàn chảy ra trùm kín chân LK và lỗ PCB > Đưa dây thiếc vào tam giác quỷ: lỗ PCB - Chân LK - Đầu mỏ hàn để thiếc chạm đầu mỏ hàn và chảy ra (cho ít thiếc thôi nhé nhiều nhìn rất mất thẩm mỹ) thường thì sau khi chạm tam giác quỷ sẽ chảy ra và tráng đều lỗ pcb và chân LK, nếu các bạn thấy vẫn mối hàn vẫn chưa đẹp thì có thể di chuyển đầu mỏ hàn cho đều hoặc thêm thiếc hoặc cho thêm nhựa thông để mối hàn đẹp.
4. Cách hàn chân IC hoặc dãy nhiều chân: Các bạn hàn con IC có 2 hàng chân x20 = 40 chân có mệt lắm không. EMIN chia sẻ cách hàn cực kỳ nhẹ nhàng:
Dùng mỏ hàn bôi nhựa thông tới tất cả các chân của IC
Dùng một lượng thiếc khá to (bằng nửa đầu đũa) cho chân đầu tiên của dãy. Bấm mỏ hàn cho thiếc nóng chảy và cứ thế di đến chân tiếp theo cho đến chân cuối (chỉ di một chiều). Chân nào còn chạm nhau thì cứ di lại (hoặc thêm nhựa thông) tiếp tục đến cuối là được. Trong quá trình di nếu thiếu thiếc thì châm thêm. đến chân cuối nếu thừa thiếc thì vẩy đầu mỏ hàn để loại bỏ bớt thiếc.
5. Cách hút thiếc để rút linh kiện:
Dùng Súng (pít tống) hút thiếc. Sau khi mua súng hút về các bạn nên chế lại một ít cho súng hiệu quả hơn. Các bạn ra cửa hàng điện tử hỏi xin cái vú cao áp bằng cao su. về cắt bỏ cái vú đi chỉ lấy cái ống cao su dài khoảng 2Cm ở chân vú. Cái ống đó các bạn bọc ngoài cái đầu súng. OK.
Cách hút: Có thể dùng nhựa thông hoặc không cần để nung nóng chảy mối hàn cũ. Sau khi mối hàn đã nóng chảy các bạn đưa đầu súng vào sát tam giác quỷ và bấm nút...1-2-3 Buuùummmmm mối hàn sạch bong. Lúc này cao su ở đầu súng mới phát huy tác dụng: Không bị chảy khi tiếp xúc với đầu mỏ hàn và hạn chế không khi bị hút vào trong súng làm cho thiếc bị hút sạch hơn.
Dùng bó dây đồng nhỏ để hút: Cách này có từ thời xa xưa của ông cha ta rùi. Các bạn kiếm một bó dây nhiều lõi nào đó lõi càng nhỏ càn tốt (nhưng đừng nhỏ quá dễ đứt tại PCB là dễ đứt lắm nhé). Các bạn thấm nhựa thông kín dây hút thiếc rùi để nó ngay trên mối hàn định hút rùi bấm mỏ hàn. Thiếc nóng chảy ra sẽ bị dây hút khá nhiều. Sau đó bạn nhấc dây hút thiếc ra rùi vẩy mạnh cho thiếc trong dây bị bắn ra ngoài (báo hại cho anh nào đứng cạnh xem tát ao) sau đó lại nhúng nhựa thông lại hút tiếp cho đến khi sao sạch thì thôi.
Chú ý: cách dùng dây hút này nên thận trọng vì dây đồng có thể bị đứt và gây đoản mạch

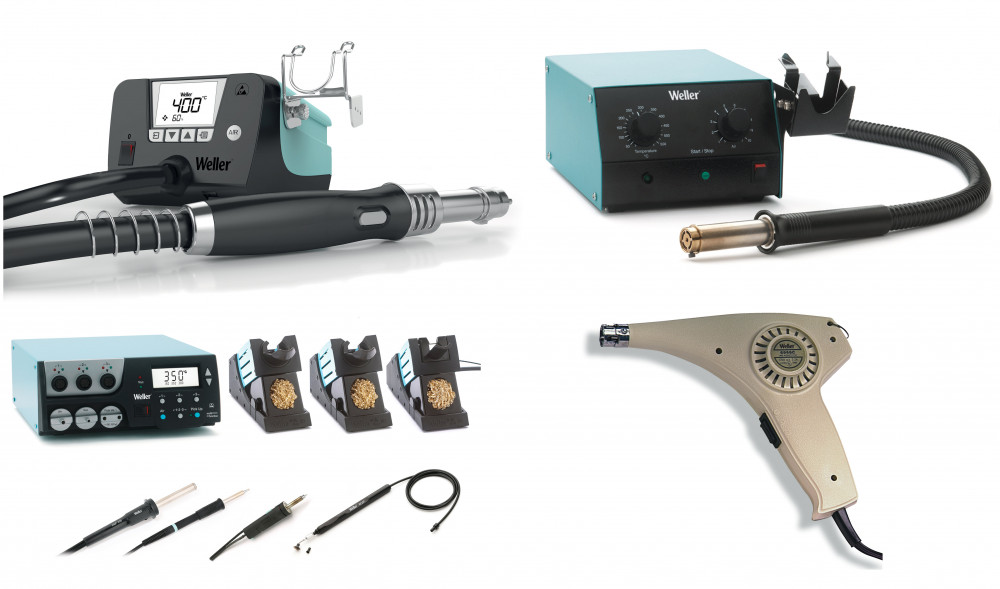

Việc hút thiếc như trên thật phức tạp phải không. Với Máy hàn điện tử Weller giờ đây việc hút thiếc, tháo linh kiện trở nên dễ dàng và an toàn hơn bao giờ hết. Máy chính được tích hợp thêm phụ kiện: tay hàn, tay hút thiếc, đầu hot air, đầu thổi nóng.
