Cách đấu dây cảm biến đo nhiệt độ dạng củ hành PT100 ( K )
Cách đấu dây cảm biến đo nhiệt độ dạng củ hành PT100 ( K ), 92804, Bùi Phương Anh Blog MuaBanNhanh

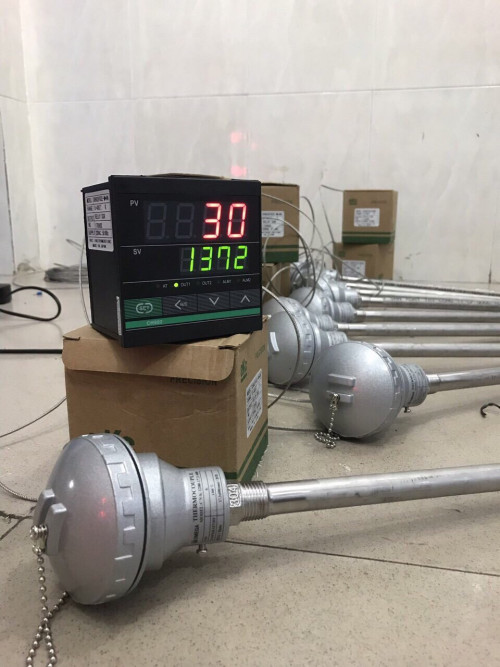

Cách đấu dây cảm biến đo nhiệt dạng củ hành sử dụng bộ chuyển đổi gắn trực tiếp lên đầu củ hành. (Nguồn Loop power)
- Chuyển đổi tín hiệu cảm biến nhiệt độ PT100 ra 4-20mA, 20-4mA ( Passive )các bạn nhé.

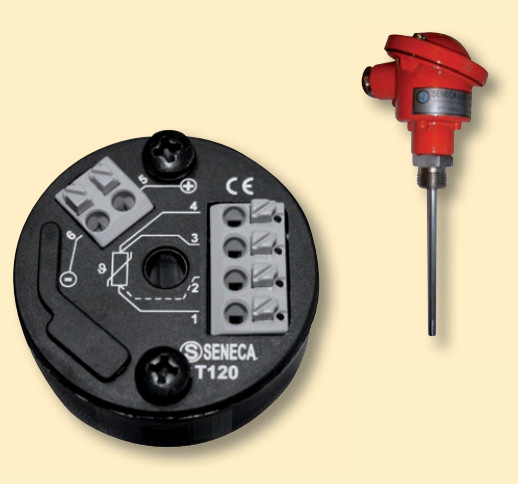

Hình bộ chuyển đổi T120 gắn trực tiếp trên cảm biến PT100 dạng củ hành.
Xem hình trên ta thấy bộ chuyển đổi T120 có các chân được ký hiệu từ : 1, 2, 3, 4, 5, 6. Chân 1, 2, 3, 4 là các chân để đấu dây tín hiệu từ cảm biến vào. Chân 5, 6 là để đấu nguồn. Như vậy thì thiếu dây tín hiệu ra đúng không các bạn. Đừng vội tôi sẽ hướng dẫn bạn cụ thể như sau :

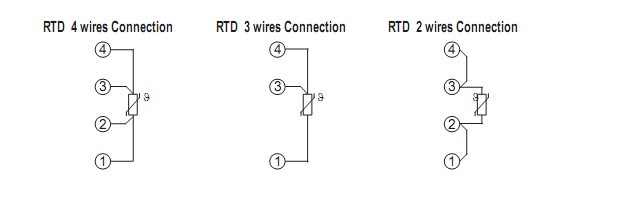

Hình: Cách đấu dây các loại cảm biến đo nhiệt độ 2 dây, 3 dây, 4 dây vào bộ chuyển đổi
Như vậy chúng ta đã xong phần đấu dây từ cảm biến nhiệt độ vào bộ chuyển đổi đúng không vậy ?
Tín hiệu ngõ ra 4-20mA và nguồn được đấu như sau : Nguồn 24VDC chân dương ( + ) đấu với chân dương ( + ) số 5 ( trên T120 ). Chân âm ( – ) số 6 ( trên T120 ) đấu với chân dương ( + ) của PLC hoặc bộ hiển thị. Và cuối cùng nối chân âm ( – ) của nguồn 24VDC với chân âm ( – ) của PLC hoặc bộ hiển thị.

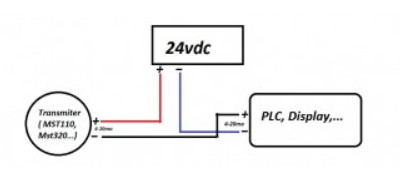

Hình cách đấu dây vào nguồn và tín hiệu về PLC
Cách đấu dây theo hình phía trên là cách đấu dây nguồn và tín hiệu chung. Áp dụng cho các cảm biến chỉ có 2 dây ngõ ra. Và nguồn chung như cảm biến áp suất, cảm biến chênh áp,…
Cách đấu dây cảm biến nhiệt độ với bộ chuyển đổi tín hiệu nhiệt độ gắn tủ điện

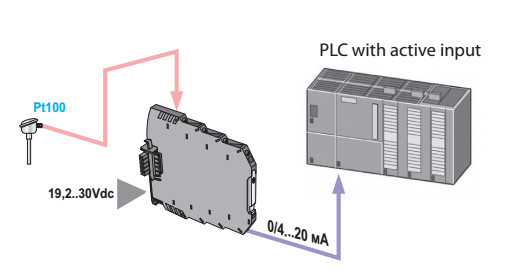

Hình bộ chuyển đổi tín hiệu nhiệt độ gắn tủ điện
Với bộ chuyển đổi tín hiệu nhiệt độ gắn tủ điện thì nguồn cấp và tín hiệu riêng. Tín hiệu hiệu ngõ ra dạng này gọi là tín hiệu 4-20mA Active

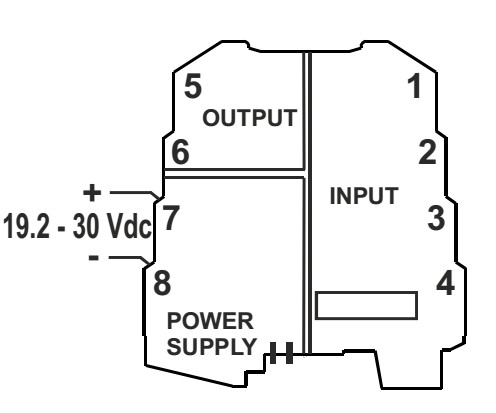

Hình: Nguồn cấp, tín hiệu ngõ vào và tín hiệu ngõ ra bộ chuyển đổi K109PT
Cách đấu dây loại bộ chuyển đổi này lại rất đơn giản vì tín hiệu nguồn 24VDC vào chân 7, 8. Tín hiệu ngõ vào 1, 2, 3, 4. (Tương tự như mô tả bộ chuyển đổi T120 ở trên). Tín hiệu ngõ ra: chân 5, 6.
Chúng ta đã đi qua 2 cách đấu dây cơ bản nhất. Nhưng để bộ chuyển đổi hoạt động đúng theo yêu cầu thì phải qua bước cài đặt cho bộ chuyển đổi. Một số bộ chuyển đổi phải cài đặt bằng phần mềm của hãng ví dụ như hãng Seneca có : T120, T121, K121. Khi cài đặt cần một số thông tin sau : Tín hiệu ngõ vào là cảm biến đo nhiệt độ loại nào? Ví dụ : PT100 2 dây, 3 dây, 4 dây, can nhiệt loại K, S, R,…Nhiệt độ hoạt động là bao nhiêu độ C tương ứng với tín hiệu 4-20mA, hoặc 20-4mA ? Bộ chuyển đổi tín hiệu nhiệt độ gắn tủ điện thông thường sẽ cài đặt được trên Dip – Swicth của thiết bị.
Cám ơn các bạn đã ghé website của chúng tôi. Bài viết mang tính chất chia sẻ, chắc không tránh khỏi sai sót, mong các bạn thông cảm và bỏ qua. Mọi người góp ý hãy comment bên dưới giúp em nhé. Khi quý khách có nhu cầu mua bộ chuyển đổi tín hiệu nhiệt độ hãy liên hệ với chúng tôi để có giá tốt nhất.
